Un pararrayos instalado hace diez años no garantiza que su planta industrial esté protegida hoy. La práctica de las auditorías de seguridad revela que una mayoría significativa de instalaciones cuentan con sistemas de captación externa conformes, pero carecen de protección interna coordinada contra sobretensiones, exponiendo equipos electrónicos críticos a daños repetidos. La diferencia entre cumplir formalmente la normativa y proteger realmente personas, operaciones e inversiones reside en la articulación técnica de siete pilares fundamentales, que van desde el cálculo riguroso del nivel de riesgo hasta la integración de la protección contra rayos en la estrategia global de continuidad operativa.
Las tendencias del mercado de protección industrial muestran que las empresas más resilientes no se limitan a instalar dispositivos físicos: combinan infraestructura pasiva (pararrayos, puestas a tierra, DPS) con vigilancia meteorológica activa en tiempo real, mantenimiento preventivo documentado y formación específica del personal. Este enfoque sistémico, respaldado por la normativa europea IEC 62305 y su transposición española UNE-EN 62305, transforma la protección contra rayos de obligación legal en ventaja competitiva, reduciendo paradas no planificadas, optimizando primas de seguros y asegurando el cumplimiento normativo verificable.
Este artículo proporciona información técnica general sobre protección contra rayos en entornos industriales. Cada instalación requiere un estudio de riesgo específico realizado por un ingeniero certificado según la normativa vigente UNE-EN 62305. La aplicación incorrecta de sistemas de protección puede agravar el riesgo en lugar de reducirlo. Consulte siempre a un organismo de certificación acreditado (AENOR, APPLUS, Bureau Veritas) antes de cualquier intervención.
La normativa europea IEC 62305, transpuesta en España como UNE-EN 62305, establece un marco técnico riguroso para la protección contra el rayo que va mucho más allá de la simple instalación de pararrayos. Este conjunto normativo define metodologías de cálculo de riesgo, especificaciones de diseño, requisitos de instalación y exigencias de verificación periódica que transforman la protección contra rayos en un sistema integral de gestión de riesgos industriales. El mercado español de protección industrial ha evolucionado significativamente: las empresas líderes integran ahora vigilancia meteorológica activa, mantenimiento preventivo documentado y formación específica del personal, superando el enfoque tradicional limitado a la protección física pasiva.
7 acciones prioritarias para proteger su instalación industrial
- Realizar cálculo de riesgo específico según IEC 62305-2 para su emplazamiento e instalación
- Implementar vigilancia meteorológica profesional con alertas anticipadas personalizables
- Verificar conformidad y estado del sistema de protección externa (captación, bajantes, tierra)
- Instalar protección interna coordinada mediante DPS Tipo 1, 2 y 3 en cascada
- Programar inspecciones reglamentarias quinquenales por organismo acreditado
- Formar personal operativo en protocolos de actuación ante alertas de tormenta
- Integrar protección contra rayos en plan de continuidad operativa y estrategia de seguros
- Evaluación rigurosa del nivel de riesgo de impacto
- Monitorización en tiempo real de tormentas y alertas anticipadas
- Instalación conforme del sistema de protección externa
- Protección interna contra sobretensiones transitorias
- Mantenimiento preventivo y verificaciones periódicas reglamentarias
- Formación del personal y protocolos de actuación ante alertas
- Integración en la estrategia global de continuidad operativa
- Dudas habituales sobre protección industrial contra rayos
Evaluación rigurosa del nivel de riesgo de impacto
Instalar un pararrayos sin haber calculado previamente el nivel de protección requerido equivale a diseñar una estructura sin estudio de cargas. La normativa técnica vigente (UNE-EN 62305, transposición de la IEC 62305) establece las exigencias de protección contra el rayo en entornos industriales, pero su aplicación correcta exige un análisis de riesgo según IEC 62305-2 específico para cada instalación. Este estudio cuantitativo determina si el riesgo de pérdidas (humanas, económicas, de continuidad de servicio) supera el umbral tolerable definido por la normativa, y en caso afirmativo, qué nivel de protección (NPR I a IV) debe implementarse.
Imaginemos el caso de una planta de procesamiento agroalimentario situada en la provincia de Castellón, zona del Levante español con actividad tormentosa elevada. El responsable de mantenimiento asume que « tener pararrayos » es suficiente, sin verificar si la protección instalada en 2010 sigue siendo adecuada tras la ampliación de 2022 (nueva nave con equipos de refrigeración críticos). Como el informe climático anual 2024 de AEMET constata, la variabilidad interanual del número de días de tormenta refuerza la necesidad de recalcular periódicamente la exposición real de la instalación, especialmente tras modificaciones estructurales o cambios de uso. Tras realizar el análisis de riesgo según IEC 62305-2, el responsable identificó que el nivel de protección instalado (NPR III) resultaba insuficiente para los nuevos equipos críticos de refrigeración, y dimensionó correctamente la protección interna coordinada (DPS Tipo 1 y 2 en cascada) evitando así paradas no planificadas y daños costosos en equipos electrónicos sensibles.
Monitorización en tiempo real de tormentas y alertas anticipadas
La instalación de protecciones físicas (pararrayos, DPS, puestas a tierra) constituye la primera línea de defensa pasiva, pero no permite anticipar la llegada de fenómenos meteorológicos adversos. La práctica del sector demuestra que la vigilancia meteorológica activa mediante sistemas de detección profesionales reduce significativamente los costos de daños al posibilitar actuación preventiva: parada segura de equipos sensibles, evacuación de personal de zonas expuestas, cierre de compuertas y válvulas, activación de protocolos de emergencia.
Los sistemas profesionales de detección de tormentas, como los operados por redes europeas especializadas de monitorización rayos procesos industriales, permiten recibir alertas entre 20 y 45 minutos antes de la llegada del fenómeno a la instalación, distinguiendo la intensidad de la actividad eléctrica y el desplazamiento preciso de las células tormentosas. Este margen operativo optimiza la toma de decisiones sin falsas alarmas paralizantes, a diferencia de la simple observación visual del cielo o aplicaciones meteorológicas genéricas que no proporcionan datos geolocalizados de alta precisión ni umbrales de riesgo personalizables según la actividad industrial específica. La integración de estos datos en tiempo real con los protocolos operativos permite no solo proteger los equipos críticos mediante paradas preventivas, sino también optimizar la continuidad de producción al evitar interrupciones innecesarias que afectarían la rentabilidad de la instalación.
Instalación conforme del sistema de protección externa
La eficacia de un sistema de protección externa depende estrictamente de su conformidad de instalación y estado de mantenimiento (conexiones firmes, ausencia de corrosión, continuidad eléctrica verificada). Como precisa la NTP 1084 del INSST sobre riesgos por rayos, la instalación debe seguir las partes 1 a 4 de la norma UNE-EN 62305, que detallan los componentes del sistema de captación, conducción y dispersión de la corriente del rayo hacia la tierra.

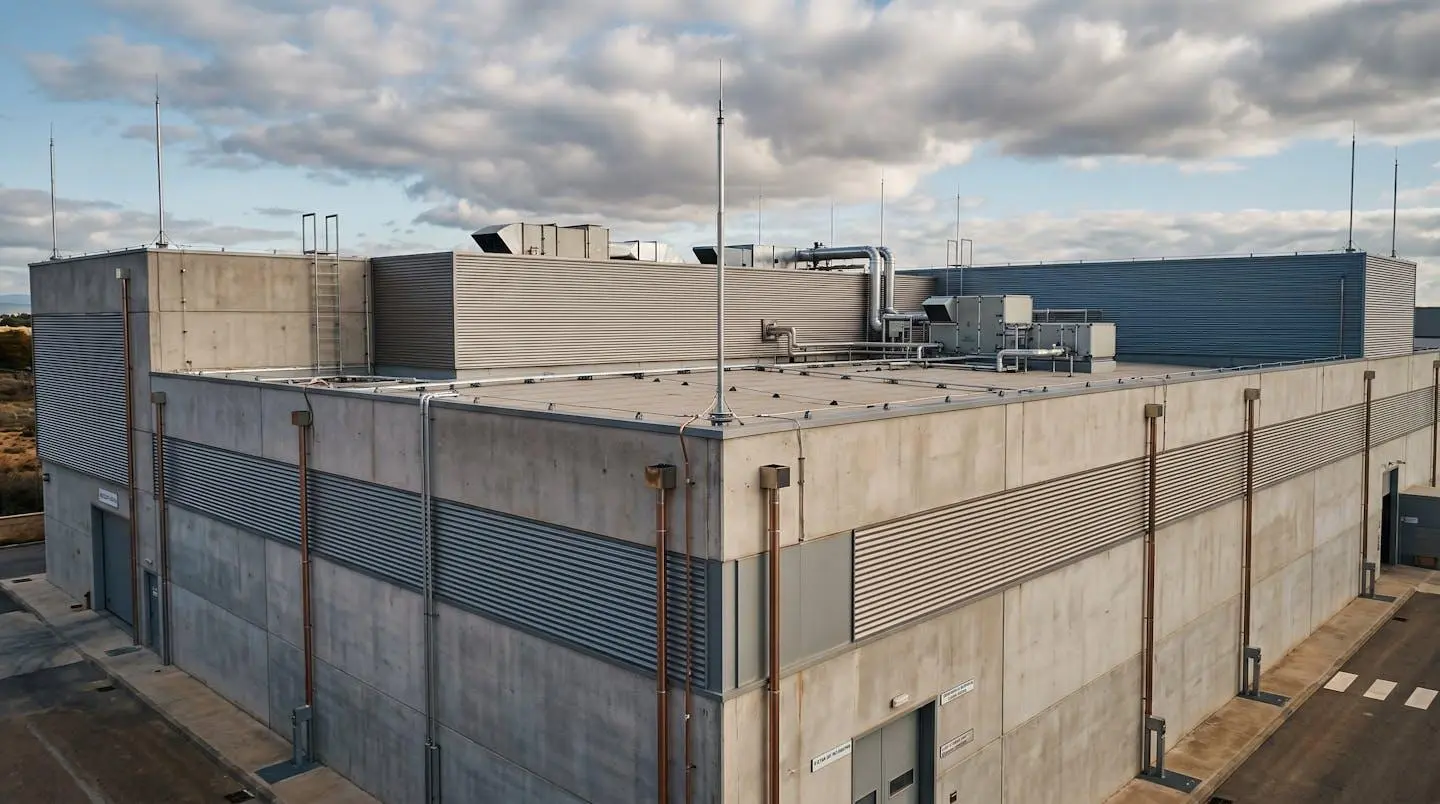

El sistema de captación intercepta la descarga antes de que alcance elementos estructurales o equipos sensibles. Las opciones técnicas principales son puntas Franklin (captadores verticales aislados), mallas captadoras (red de conductores horizontales sobre cubierta) y jaulas de Faraday (malla completa envolviendo la estructura). Para edificios industriales de gran superficie con cubierta plana, la malla captadora proporciona cobertura homogénea sin puntos ciegos. Los conductores de bajante conducen la corriente captada hasta tierra siguiendo el camino más directo posible (vertical, sin curvas bruscas, evitando bucles). La normativa especifica sección mínima según material, número de bajantes según perímetro del edificio, y separación máxima entre ellos. Un error frecuente constatado en auditorías es la interrupción de bajantes durante trabajos de fachada o ampliaciones, generando discontinuidad eléctrica que anula la protección.

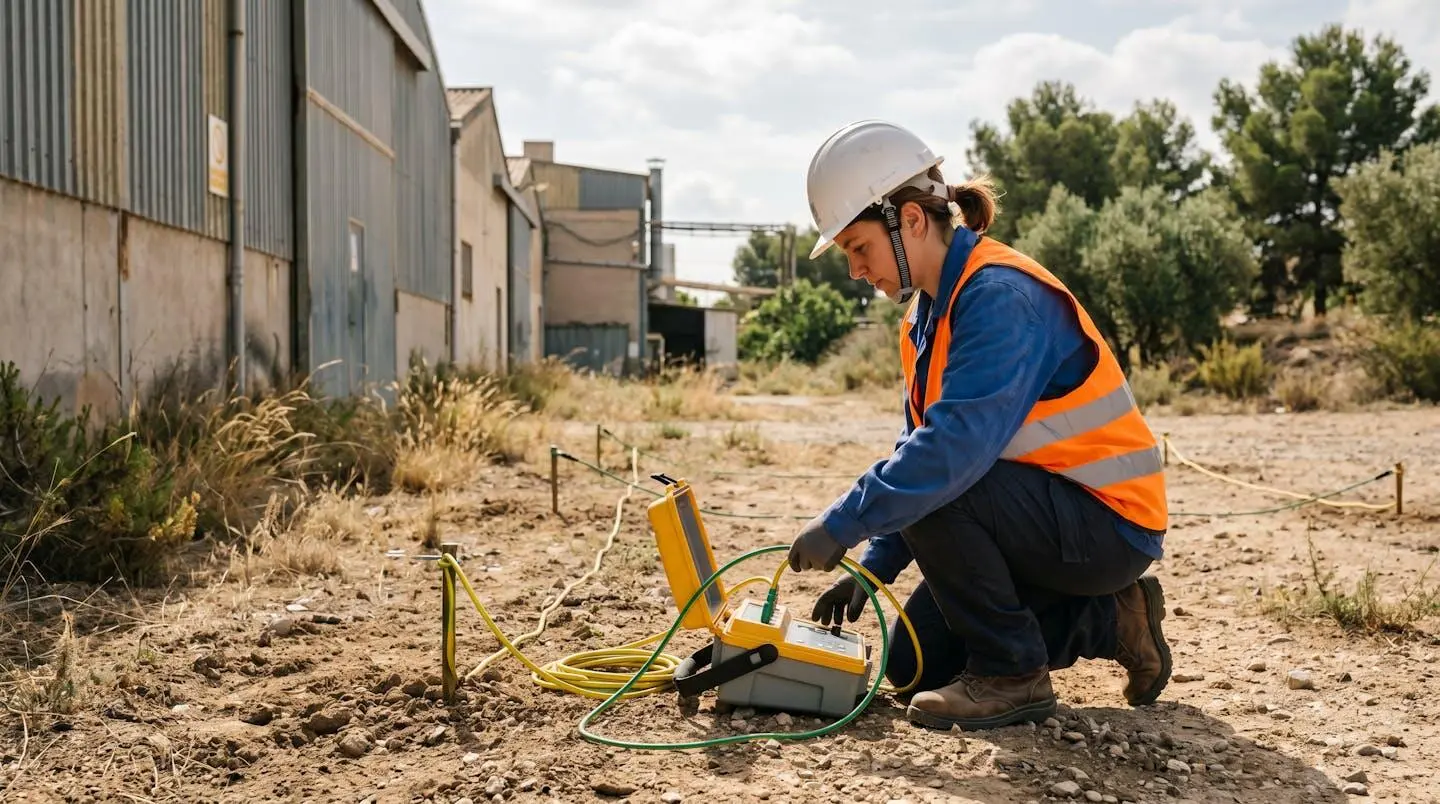

El sistema de puesta a tierra dispersa la corriente del rayo en el suelo. Las normas técnicas exigen una resistencia de puesta a tierra reducida (generalmente < 10 Ω) para garantizar la evacuación eficaz sin sobretensiones peligrosas. La resistencia depende del tipo de suelo, su humedad, y la configuración de electrodos (picas verticales, conductores horizontales enterrados, anillos perimetrales). La medición de resistencia de tierra es obligatoria cada 5 años mediante telurómetro, y debe realizarse en condiciones representativas, no inmediatamente tras lluvias intensas que reducen artificialmente la resistencia medida.
Protección interna contra sobretensiones transitorias
Los datos de siniestralidad del sector asegurador revelan que una mayoría significativa de daños por rayos ocurre en instalaciones dotadas de protección externa pero sin dispositivos de protección contra sobretensiones (DPS) adecuados. Estos siniestros industriales afectan principalmente equipos electrónicos internos (autómatas programables, variadores de velocidad, sistemas de supervisión SCADA) en plantas que cuentan con pararrayos conforme pero carecen de protección interna coordinada. Este dato desmiente la creencia de que el pararrayos protege la totalidad de la instalación: protege la estructura física contra incendio y daños mecánicos, pero genera sobretensiones transitorias en las redes eléctricas internas durante la circulación de la corriente masiva del rayo.
Como las guías técnicas ITC-BT-23 del Ministerio de Industria detallan, la causa fundamental de la revisión 4 de esta instrucción fue aclarar cómo proteger adecuadamente contra sobretensiones los edificios equipados con pararrayos, precisando los requisitos de coordinación de DPS por niveles. Los DPS se instalan en cascada según proximidad al punto de entrada: los DPS de Tipo 1 en el cuadro general de baja tensión (acometida principal) soportan las corrientes de rayo directas (25-100 kA, tiempo de respuesta < 100 ns, vida útil 10-15 años); los DPS de Tipo 2 en cuadros de distribución secundarios filtran sobretensiones residuales (15-40 kA, < 25 ns, vida útil 8-12 años); y los DPS de Tipo 3 en las tomas de equipos sensibles proporcionan protección fina (5-10 kA, < 2 ns, vida útil 5-8 años). La coordinación entre niveles exige respetar distancias mínimas de cable o instalar inductancias de desacoplamiento.
La elección del tipo de DPS adecuado depende de su ubicación en la instalación eléctrica y del nivel de protección requerido. El siguiente cuadro sintetiza las características operativas comparadas de los tres tipos de DPS, facilitando el dimensionamiento y la planificación del mantenimiento preventivo.
| Ubicación | Capacidad descarga (kA) | Tiempo respuesta (ns) | Vida útil estimada | Señales de sustitución |
|---|---|---|---|---|
| Tipo 1: Acometida principal | 25-100 kA | < 100 ns | 10-15 años | Indicador visual rojo, disparo repetido |
| Tipo 2: Cuadros secundarios | 15-40 kA | < 25 ns | 8-12 años | Pérdida de continuidad eléctrica, envejecimiento visible |
| Tipo 3: Equipos sensibles finales | 5-10 kA | < 2 ns | 5-8 años | Fallo de equipos protegidos tras tormenta, degradación térmica |
Mantenimiento preventivo y verificaciones periódicas reglamentarias
La normativa española establece inspecciones periódicas obligatorias realizadas por organismos acreditados (AENOR, APPLUS, Bureau Veritas). Para instalaciones industriales de especial riesgo, la periodicidad reglamentaria es de 5 años, con emisión de certificado de conformidad quinquenal. Entre inspecciones oficiales, se recomienda verificación visual anual interna del estado de conexiones, ausencia de corrosión visible en bajantes y bornes, y medición de resistencia de tierra cada 2 a 3 años para detectar degradaciones progresivas.
Un sistema sin mantenimiento pierde eficacia progresivamente: la corrosión de conductores aumenta su resistencia eléctrica, el aflojamiento de conexiones genera puntos de arco peligrosos durante el paso de corriente de rayo, y los DPS envejecidos pierden capacidad de descarga sin manifestación externa visible hasta el fallo catastrófico. Anticipar estas degradaciones mediante verificaciones prioritarias antes de la inspección oficial permite corregir no conformidades menores sin bloqueo administrativo ni sanciones.
- CRÍTICO: Continuidad eléctrica bajantes verificada (sin interrupciones, sin óxido avanzado)
- CRÍTICO: Resistencia de tierra < 10 Ω (medición reciente < 5 años)
- CRÍTICO: DPS operativos sin indicador de fallo activado
Formación del personal y protocolos de actuación ante alertas
La legislación española de prevención de riesgos laborales impone a los empleadores la obligación de evaluar y prevenir todos los riesgos eléctricos presentes en sus instalaciones, incluyendo los derivados de fenómenos meteorológicos adversos. La formación sobre protocolos de actuación ante alertas de tormenta constituye una inversión de bajo costo y alto impacto en seguridad laboral, reduciendo la probabilidad de accidentes por exposición en zonas exteriores o manipulación de equipos eléctricos durante episodios tormentosos. Los protocolos deben especificar umbrales de decisión claros (nivel de alerta meteorológica, distancia del frente tormentoso, intensidad de actividad eléctrica detectada) y asignar responsabilidades nominativas, evitando la parálisis por ambigüedad en situaciones de estrés operativo.
Integración en la estrategia global de continuidad operativa
Posicionar la protección contra rayos como componente de la gestión integral de riesgos (plan de continuidad, seguros, auditorías) permite optimizar el retorno de inversión y la coherencia de las decisiones estratégicas. Las compañías de seguros industriales modulan las primas en función del nivel de protección verificado: una instalación certificada conforme con mantenimiento documentado obtiene reducciones tarifarias significativas. La integración en el plan de continuidad operativa implica identificar los equipos críticos cuya destrucción por sobretensión generaría paradas prolongadas (autómatas maestros, variadores de motores principales, sistemas de supervisión centralizados), y dimensionar específicamente su protección interna mediante DPS de alta capacidad o redundancia. La anticipación de tormentas mediante sistemas de detección en tiempo real permite activar procedimientos operativos de reducción de exposición: desconexión preventiva de equipos no indispensables, repliegue de estructuras móviles exteriores, y preparación de equipos de intervención post-tormenta para verificación rápida de daños.
Dudas habituales sobre protección industrial contra rayos
¿Es obligatorio instalar pararrayos en todas las instalaciones industriales?
No de forma automática. La obligación depende del resultado del estudio de análisis de riesgo según IEC 62305-2. Si el riesgo calculado supera el umbral tolerable definido por la normativa (generalmente R > 10⁻⁵ para pérdidas humanas), la instalación de un sistema de protección externo es obligatoria. Las instalaciones que almacenan sustancias peligrosas, concentran muchas personas o contienen equipos electrónicos críticos suelen requerir protección obligatoria.
¿Un pararrayos protege también los equipos electrónicos internos?
No. El pararrayos (protección externa) capta y conduce la corriente del rayo hacia la tierra, protegiendo la estructura del edificio contra incendio y daños mecánicos. Sin embargo, la circulación de esta corriente masiva genera sobretensiones transitorias en las instalaciones eléctricas internas que destruyen equipos electrónicos (autómatas, variadores, ordenadores) si no están protegidos por DPS (Dispositivos de Protección contra Sobretensiones) coordinados. Ambas protecciones son complementarias, no sustituibles.
Este artículo no reemplaza un estudio de riesgo específico realizado por un ingeniero certificado. Las normas técnicas evolucionan: verifique siempre la versión vigente de la UNE-EN 62305 y normativa local. Cada instalación industrial requiere un diseño personalizado de protección adaptado a su actividad y emplazamiento.
Riesgos asociados: Una protección insuficiente o mal dimensionada puede no cumplir con las exigencias legales y generar responsabilidad civil. La instalación incorrecta de sistemas de protección puede agravar el riesgo en lugar de reducirlo.
Este contenido se proporciona con fines informativos. Respete las normas vigentes y consulte a un ingeniero especializado en protección contra rayos u organismo de certificación acreditado (AENOR, APPLUS, Bureau Veritas) antes de cualquier intervención en sistemas de protección contra rayos.
